Proteger un diodo láser se reduce a un principio fundamental: controlar rigurosamente la corriente eléctrica y el entorno térmico en todo momento. Dado que son excepcionalmente sensibles incluso a picos eléctricos momentáneos y voltaje inverso, una fuente de alimentación estándar es inadecuada y probablemente destruirá el componente. Una protección eficaz requiere un enfoque de múltiples capas que aborde directamente estas vulnerabilidades.
El error fundamental es tratar un diodo láser como un LED. La salida óptica y la vida útil de un diodo láser dependen críticamente de una corriente y temperatura estables. La única protección fiable es un controlador de diodo láser dedicado que proporcione corriente constante, capacidades de arranque suave (soft-start) y funciones de seguridad integradas.
Por qué los diodos láser son singularmente frágiles
Para implementar la protección correcta, primero debe comprender la física que hace que estos componentes sean tan sensibles. Su estructura interna es fundamentalmente diferente de una simple resistencia o incluso de un LED estándar.
La curva I-V exponencial
La relación corriente-voltaje (I-V) de un diodo láser es exponencial. Esto significa que un aumento minúsculo en el voltaje a través del diodo puede provocar una sobretensión de corriente masiva, potencialmente destructiva.
Por eso nunca se alimenta un diodo láser con una fuente de voltaje constante. Una ligera fluctuación o rizado de voltaje, inofensivo para otros componentes, puede llevar instantáneamente la corriente por encima de su clasificación máxima absoluta.
Sensibilidad al estrés eléctrico excesivo (EOS)
El estrés eléctrico excesivo (EOS) es el daño causado por exponer un componente a una corriente o voltaje superior a sus especificaciones. Para los diodos láser, la forma más común de EOS es un pico transitorio que dura meros nanosegundos.
Estos picos pueden provenir del encendido o apagado de una fuente de alimentación, descarga estática o incluso ruido de equipos cercanos. Esta energía puede dañar permanentemente las delicadas facetas internas del láser, provocando una caída inmediata de la potencia de salida o un fallo total.
Intolerancia al voltaje inverso
Aplicar incluso un pequeño voltaje negativo a través de un diodo láser puede provocar un fallo inmediato y catastrófico. La mayoría de los diodos láser tienen una clasificación máxima de voltaje inverso de solo 2-3 voltios.
Este es un modo de fallo común cuando las fuentes de alimentación se apagan incorrectamente o cuando se cometen errores de cableado.
Estrategias y prácticas clave de protección
Proteger su inversión implica construir un sistema que anticipe y neutralice las amenazas mencionadas anteriormente. Estas no son consideraciones opcionales; son esenciales para un funcionamiento fiable.
Exigir una fuente de corriente constante
Esta es la regla más importante. Un controlador de diodo láser dedicado funciona como una fuente de corriente constante. Supervisa activamente la corriente que fluye a través del diodo y ajusta continuamente su salida de voltaje para mantener esa corriente, independientemente de los cambios de temperatura u otros factores.
Implementar un "Arranque Suave" (Soft Start)
Un circuito de arranque suave es fundamental para prevenir el gran pico de corriente que puede ocurrir cuando se aplica energía por primera vez.
Un controlador adecuado aumentará lentamente la corriente desde cero hasta el punto de ajuste durante unos pocos milisegundos, asegurando que el diodo nunca esté sometido a una sacudida repentina de energía.
Añadir condensadores de derivación (Bypass)
Un pequeño condensador cerámico (típicamente 0.1 µF) colocado físicamente lo más cerca posible de los pines del diodo láser proporciona una línea de defensa crucial.
Este condensador actúa como un depósito de carga local, absorbiendo picos de voltaje y ruido muy rápidos de las líneas de alimentación antes de que puedan llegar al diodo.
Integrar protección contra inversión y sobretensión
Un método simple y eficaz es colocar un diodo Schottky en paralelo con el diodo láser, pero con polaridad invertida.
Si aparece un voltaje negativo, el diodo Schottky se activará y desviará de forma segura la corriente lejos del láser. También se pueden utilizar diodos Zener para limitar cualquier voltaje que supere el límite de voltaje directo del láser.
Priorizar la gestión térmica
El calor es un asesino silencioso de los diodos láser. A medida que aumenta la temperatura de un diodo, su eficiencia disminuye y su voltaje directo requerido para una corriente dada disminuye.
Esto puede provocar una fuga térmica (thermal runaway) en sistemas mal controlados. Un disipador de calor adecuado es obligatorio. Para aplicaciones de alta potencia o alta estabilidad, es esencial un enfriador termoeléctrico (TEC) gestionado por el controlador para fijar la temperatura del diodo.
Errores comunes a evitar
Generar confianza en su sistema significa comprender los errores comunes que conducen al fallo. La concienciación es el primer paso en la prevención.
Usar una fuente de alimentación de laboratorio estándar
Una fuente de alimentación de sobremesa configurada en "límite de corriente" no es una verdadera fuente de corriente constante. Su tiempo de respuesta es demasiado lento para proteger el diodo de transitorios rápidos durante el encendido, y su salida puede tener importantes sobretensiones de voltaje.
"Conexión en caliente" (Hot Plugging) del diodo láser
Nunca conecte o desconecte un diodo láser mientras el circuito controlador esté encendido. Esta acción es una fuente principal de picos de voltaje y corriente destructivos. Siempre apague todo el sistema antes de realizar cualquier cambio de conexión.
Precauciones ESD inadecuadas
La descarga electrostática (ESD) es una amenaza invisible. Manipule siempre los diodos láser en un entorno seguro para ESD. Esto incluye usar una correa de muñeca conectada a tierra, trabajar en una alfombrilla antiestática y mantener el componente en su embalaje antiestático hasta el momento de la instalación.
Tomar la decisión correcta para su objetivo
Su estrategia de protección debe coincidir con las exigencias de su aplicación. El valor del diodo y el coste del fallo dictarán el nivel de inversión requerido.
- Si su enfoque principal es un experimento de bajo coste o un proyecto de aficionado: Un controlador de diodo láser (IC) integrado dedicado con arranque suave incorporado y un disipador de calor de tamaño adecuado es el requisito mínimo absoluto.
- Si su enfoque principal es una aplicación industrial o científica de alta potencia: Un controlador profesional de sobremesa o modular con control TEC integrado, múltiples enclavamientos de seguridad y funciones de rampa de corriente es innegociable.
- Si su enfoque principal es la comunicación de datos de alta velocidad: Necesita un controlador especializado con una salida de ruido extremadamente bajo y componentes de derivación cuidadosamente seleccionados que no comprometan el ancho de banda de la señal.
En última instancia, tratar el circuito de protección como una parte integral y crítica del sistema láser, y no como una ocurrencia tardía, es la clave para lograr fiabilidad y éxito.
Tabla de resumen:
| Estrategia de protección | Función clave | Componente crítico |
|---|---|---|
| Control de corriente | Previene sobretensiones de corriente destructivas | Controlador de diodo láser de corriente constante |
| Protección contra picos de voltaje | Absorbe transitorios rápidos | Condensador de derivación (ej. 0.1 µF) |
| Protección contra voltaje inverso | Desvía de forma segura el voltaje negativo | Diodo Schottky |
| Gestión térmica | Previene el sobrecalentamiento y la fuga térmica | Disipador de calor / TEC (Enfriador termoeléctrico) |
Proteja su inversión en tecnología estética médica con soluciones de diodos láser de grado profesional de BELIS.
Nuestra experiencia en el diseño y suministro de sistemas láser robustos garantiza que su clínica o salón de belleza premium se beneficie de:
- Máximo tiempo de actividad: Equipos fiables protegidos contra el estrés eléctrico y térmico.
- Resultados consistentes: Salida láser estable para tratamientos repetibles y de alta calidad.
- Mayor vida útil del equipo: La protección adecuada extiende la vida útil de sus dispositivos críticos.
BELIS se especializa en equipos médicos estéticos profesionales, proporcionando controladores de diodo láser avanzados y características de protección integradas adaptadas a entornos clínicos exigentes.
Contacte con BELIS hoy mismo para analizar cómo nuestras soluciones diseñadas pueden mejorar la fiabilidad y el rendimiento de sus tratamientos basados en láser.

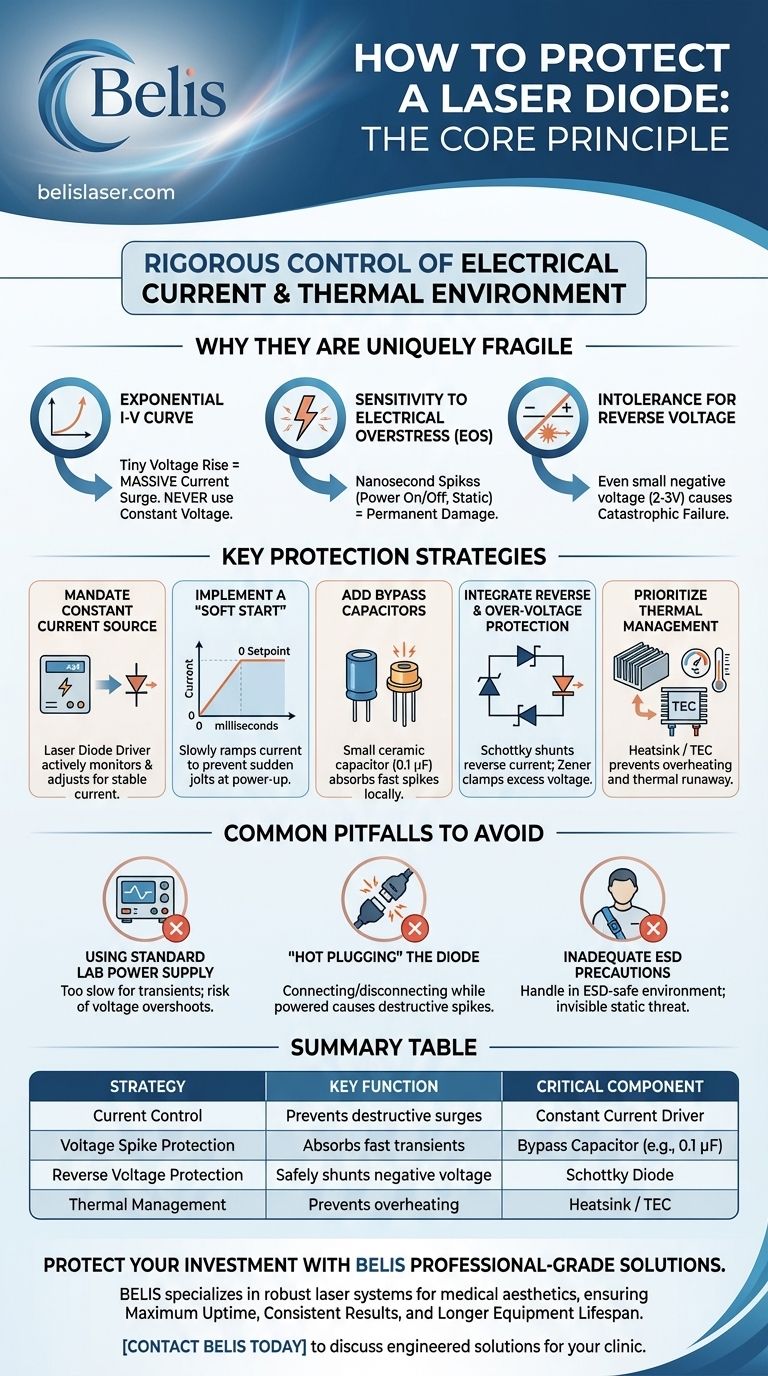

Guía Visual
